气动蝶阀是工业管道中应用最为常用的阀门品种之一。蝶阀体积小、用料少、重量轻、口径越大相对其他阀更经济实惠。气动执行器旋转90°即可快速启闭，操作简单。同时该阀门具有良好的流体控制特性。蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时唯一的阻力，因此通过该阀门所产生的压力降很小，当开启度在大约15°至70°之间时，又能进行灵敏的流量控制，因此大口径的流量调节，蝶阀具有较大的优势。不适用于有颗粒和温度偏高的工艺介质中。

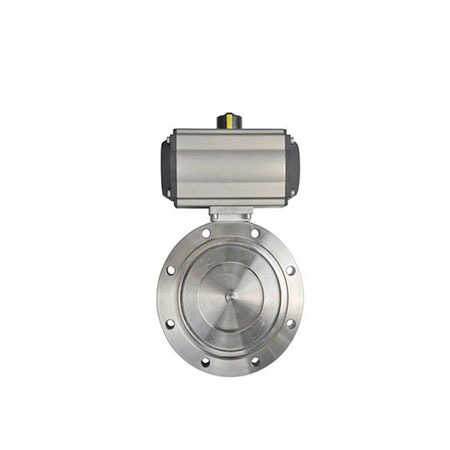

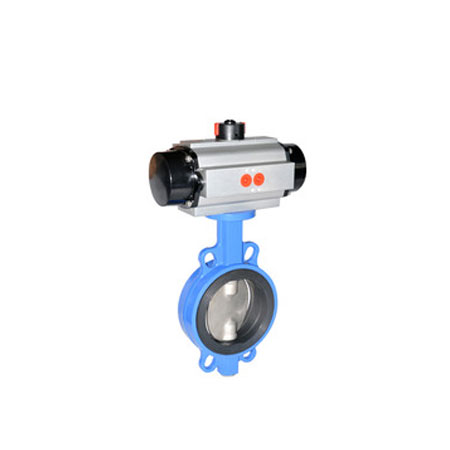

气动蝶阀是由气动执行器和蝶阀组成。气动蝶阀是用随阀杆转动的圆形蝶板做启闭性，以实现启用动作的气动阀门主要做截断阀使用，亦可设计成具有调节或段阀兼调节的功能，目前蝶阀在低压大中口径管道上的使用越来越多。气动蝶阀分类:不锈钢气动蝶阀，硬密封气动蝶阀，软密封气动蝶阀，碳钢气动蝶阀。

特点

小巧轻便，容易拆装及维修，并可在任意位置安装。

结构简单、紧凑，操作扭矩小，90°回转开启迅速。

流量特性趋直线，调节性能好。

蝶板与阀杆的连接采用无销钉结构，克服了有可能的内泄漏点。

蝶板外圆采用球面造型，提高了密封性能及延长了阀门的使用寿命，带压启闭5万次以上仍保持零泄漏。

密封件可更换，且密封可靠达到双向密封。

蝶板可根据用户要求喷涂覆层，如尼龙或聚四氟类。

该阀可设计成法兰连接和对夹连接。

驱动方式可选择手动、电动或气动。

执行机构

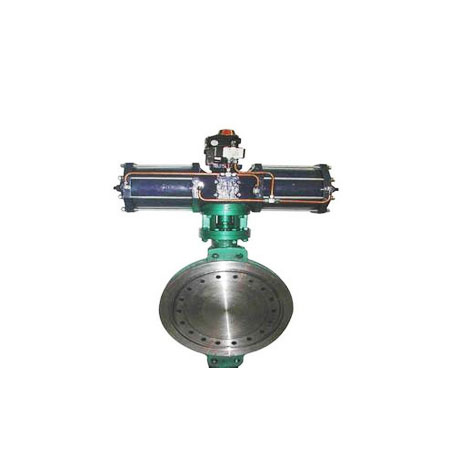

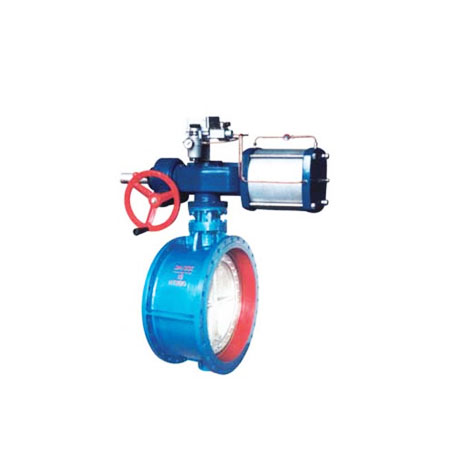

采用新型系列GT型气动执行器，有双作用式和单作用式(弹簧复位)，齿轮传动，安全可靠; 大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式

气动蝶阀齿轮式双活塞，输出力矩大，体积小。

气缸选用铝金材料，重量轻、外形美观。

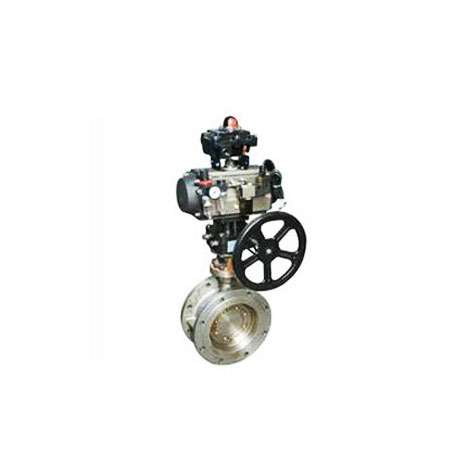

可在顶部、底部安装手动操作机构。

齿条式连接可调节开启角度、额定流量。

蝶阀执行器可选带电讯号反馈指示及各类附件以实现自动化操作。

IS05211标准连接为产品的安装更换提供了方便。

两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
