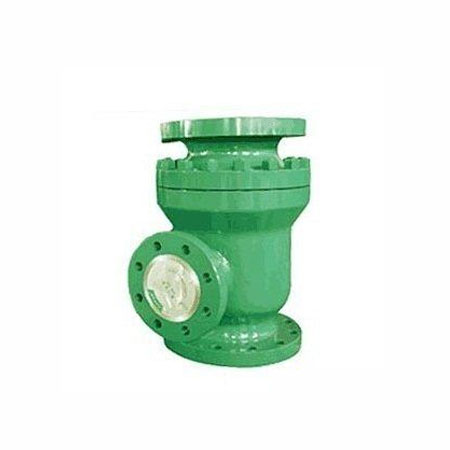

自动再循环阀
自动再循环阀 概述

现代工业设备工艺过程中,要求离心泵基本上都是在变流量的状态下工作,这就需要在工艺过程中有设置自动控制设备(离心泵保护阀)。然而离心泵在低于负荷运行时会出现过热、严重噪声、不稳定和气蚀而引起泵的损坏。这是需要一种自动再循环设备,在泵低于负荷运行时,通过旁路实现泵最小流量回流循环。

上海大田阀门管道工程有限公司通过多年的研发,不断创新与实践,开发出ZD系列自动再循环泵保护阀。用于防止各种离心泵在低于负荷运行时由于过热、严重噪声、不稳定和气蚀而引起的损坏。只要泵的流量低于一定数值,旁路回流阀的阀口就会自动的打开,以此来保证液泵所必须的最小流量。


广泛应用

化学工业、造纸业、传统电厂、钢厂、石化工业、装船/海运、环保工业、消防系统


什么是泵保护阀

泵保护阀,最终目的是保护水泵。防止在低于最小流量下运行过载 过热汽化对水泵造成损坏。传统控制方式是以牺牲能源,或由复杂的控制系统组成泵的保护及控制系统。S系列自动循环是专为液体输送系统中泵旁路循环回路而设计的自力式自动循环阀。它。以巧妙的设计,简单的系统结构组成了泵的最小流量控制及保护系统——替代传统的调节保护方式

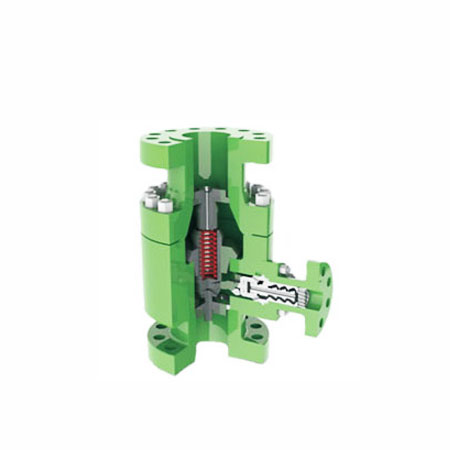

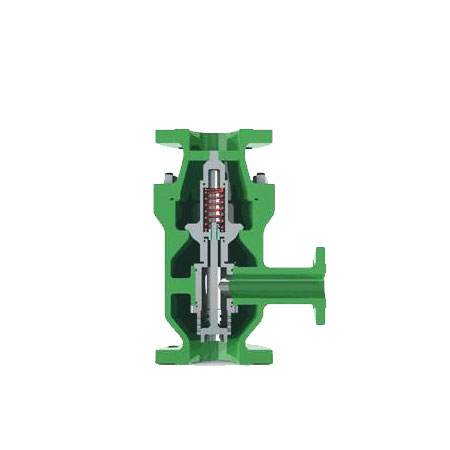

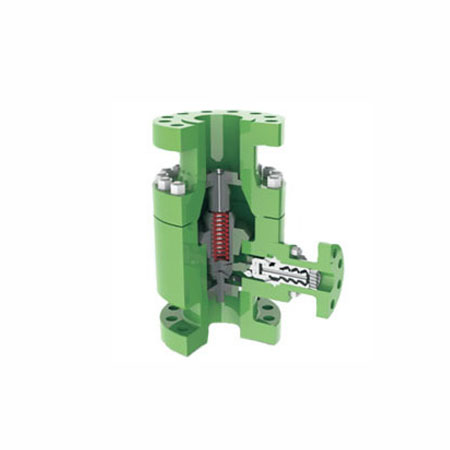

泵保护阀工作原理

阀芯与阀座的导轨处形成的空腔构成缓冲室,避免金属间猛烈冲击对阀门对阀门造成的损环。

减压旁路系统的减压级数是根据技术参数设定,可以做成单级也可以作成多级减压。

特殊的连杆设计克服了通常系统中在最小流量点附近运行时产生的系统震荡。

泵保护阀应用范围

电厂核电站的锅炉给水、冷却水、冷凝液设备;石油、化工工业和冷藏设备;饮用水供给、废水处理系统;海上平台的消防系统和注水泵;钢铁厂的热轧除鳞、冷却系统;装载、船舶的锅炉水泵、消防系统;造纸厂纸浆崩、造雪设备。


泵保护阀特点

降低了设备的投资成本

无须热闪蒸发生

不须附加电源及控制信号

设计简化安装方便

节约能源

结构紧凑自动运行,不需要执行机构

维护简单

失效保护开启旁路

同样适用调速泵系统

锅炉给水泵最小流量阀

在电厂里,锅炉的给水循环主要靠汽动或电动给水泵将给水压力提高后输送到锅炉或反应堆进行加热并产生蒸汽,蒸汽在透平中膨胀做功后经冷凝器排热并与补充水一起再经给水泵到锅炉或反应堆。在整个循环过程中,给水泵的作用至关重要,因此保证给水泵的安全运行成为电厂的重要工作之一。

众所周知,给水泵本身在运行中也产生热量,特别是当给水流量由于机组运行工况所限低于某一最小值时,泵本身所产生的热量会导致工质的温度及压力急剧增加并可能引发气蚀现象,若不能有效地控制这一趋势,极有可能会导致泵的机械损坏。为避免此一状况发生,通常是在泵的下游设计另外一套循环系统,当给水流量低于某一最小值时,给水调节门逐渐关闭,工质经由这套系统排放至除氧器或冷凝器;当给水流量超高这一最小值时,锅炉给水调节门自动打开并将给水直接输送到锅炉或反应堆。在这套系统中起主要作用的,即锅炉给水泵再循环最小流量阀。


锅炉给水泵最小流量阀运行工况

由于最小流量阀只有在给水流量低于某一最小值时打开,因此该阀门在大约百分之九十左右的运行时间里是处于关闭状态,又由于某安装位置介于给水泵与除氧器或冷凝器之间,这中间的巨大压差将主要由该阀门承受,特别是在其关闭状态下,所以阀门的设计与制造必须保证阀门能满足在极其恶劣条件下的长期安全运行。
