ZHD系列(电动/气动)最小流量调节阀采用的是多级笼式对称小孔套筒成的流道调节阀，完全控制了流过阀内的介质的流速，大幅度的降低了高压气体或者蒸汽在阀内产生的噪音，稳定的多级别降压有效使液体不会产生气蚀，是使用在高压介质场所性能稳定的控制阀，可选择多弹簧气动簿膜机构或电动执行机构等.
| 阀体型式 | 直通铸造球型阀 |
|---|---|
| 公称通径 | DN20 、25 、32 、40 、50 、65 、80 、100 、200 |
| 公称压力 | PN 1.6、2.5、4.0、6.4、10、16、25Mpa |
| CLASS 150、300、600、900、1500Lb | |
| 连接方式 | 法兰 FF、RF、RTJ、等 焊接：SW、BW |
| 执行机构 | 气动：多弹簧执行机构 |
| 电动：3810L系列 、PSL系列 | |
| 阀芯型式 | 多级笼式套筒 |
| 流量特性 | 等百分比、线性 |
| Z | R：电动381系列 | H直行程 | D:多级笼式套筒 | -16： PN1.6Mpa | C：碳钢 | DN 20 口径20mm | |
|---|---|---|---|---|---|---|---|
| P：电动PS系列 | P：铬镍钛钢 | ||||||
| J：气动薄膜 | -150LB： CL 150LB | I：铬钼钢 | -B：气闭 | IN 1〞 口径1〞 | |||
| H:直行程气缸 | V：铬钼钒钢 | -K：气开 |
| 阀体 | 型式 | 直通 | 阀盖 | 型式 | 标准、加长型 |
|---|---|---|---|---|---|
| 材质 | WCB、WC9、304、316等 | 材质 | WCB、WC9、304、316等 | ||
| 阀芯 | 特性 | 直线、等百分比、快开 | 填料 | “V”型PTFE、 柔性石墨、波纹管 | |
| 材质 | 304、304+STL/PTFE、316、316+STL/PTFE | ||||
| 定位器 | 电气阀门定位器、智能型数字定位器 | ||||
| 附件 | 电磁阀、阀位反馈器、手操机构、保位阀、空气过滤减压器等 | ||||

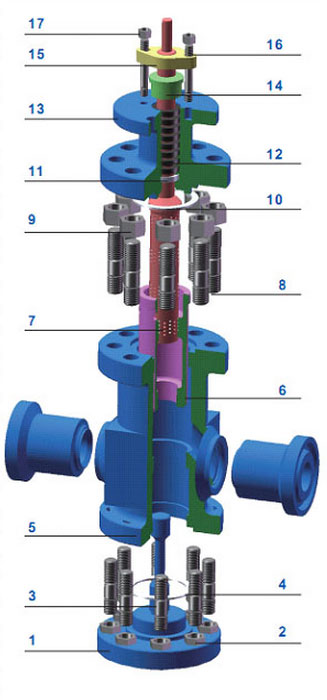

| 本体材质为碳钢 |  | ||||
|---|---|---|---|---|---|
| 1 | 底座 | 25 | LF2 | F22 | |
| 2 | 螺母 | 25 | 35 | 25Cr2Mo1VA | |
| 3 | 螺栓 | 35 | 40MnB | 25Cr2Mo1VA | |
| 4 | 垫片 | 316+石墨/PTEF | |||
| 5 | 阀体 | 25 | LF2 | F22 | |
| 6 | 阀座 | 304 | 304 | 304 | |
| 7 | 阀杆 | 304 | 304 | 304 | |
| 8 | 螺栓 | 35 | 40MnB | 25Cr2Mo1VA | |
| 9 | 螺母 | 25 | 35 | 25Cr2Mo1VA | |
| 10 | 垫片 | 316+石墨/PTEF | |||
| 11 | 填料垫 | 304 | 304 | 304 | |
| 12 | 填料 | PTFE/柔性石墨 | |||
| 13 | 阀盖 | 25 | LF2 | F22 | |
| 14 | 压套 | 304 | 304 | 304 | |
| 15 | 压盖 | 25 | LF2 | F22 | |
| 16 | 螺栓 | 35 | 40MnB | 25Cr2Mo1VA | |
| 17 | 螺母 | 25 | 35 | 25Cr2Mo1VA | |
| 表3．本体材质为不锈钢 | |||||
| 1 | 底座 | CF8 | CF8M | CF3M | |
| 2 | 螺母 | 304 | 316 | 316L | |
| 3 | 螺栓 | 304 | 316 | 316L | |
| 4 | 垫片 | 316+石墨/PTEF | |||
| 5 | 阀体 | CF8 | CF8M | CF3M | |
| 6 | 阀座 | 304 | 316 | 316L | |
| 7 | 阀杆 | 304 | 316 | 316L | |
| 8 | 螺栓 | 304 | 316 | 316L | |
| 9 | 螺母 | 304 | 316 | 316L | |
| 10 | 垫片 | 316+石墨/PTEF | |||
| 11 | 填料垫 | 304 | 316 | 316L | |
| 12 | 填料 | PTFE/柔性石墨 | |||
| 13 | 阀盖 | CF8 | CF8M | CF3M | |
| 14 | 压套 | 304 | 316 | 316L | |
| 15 | 压盖 | CF8 | CF8M | CF3M | |
| 16 | 螺栓 | 304 | 316 | 316L | |
| 17 | 螺母 | 304 | 316 | 316L | |
以上为标准的配置结构，阀座为金属对金属，还可提供用斯太莱合金涂层的硬化阀内件。针对具体使用温度，我们有更加合理的螺栓螺母选择。
PTFE V形环阀杆填料是的标准配置也可选用柔性石墨。
标准的阀体材料是碳钢和不锈钢，还可以提供多种用于高腐蚀性应用场合的合金材料。
