调节型蝶阀概述

ZRD型高性能调节型蝶阀采用智能控制，可采用电动或者气动执行机构，实现对压力、流量、温度、液位等参数的调节。具有结构紧凑，功能强、体积小、密封性好，性能可靠、配套简单、流通能力大，等优点特别是适合于介质是粘稠、含颗粒、纤维性质的场合。目前该调节阀广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。

调节型蝶阀标准规格

阀体型式：扁平铸造型
阀芯型式：三偏心蝶型
公称通径：DN50 ~600 NPS 2〞~24〞
公称压力：PN16 ~25 CLASS 150LB
连接方式：法兰、对夹式
阀盖形式：一体式
填料：V型聚四氟乙烯、柔性石墨填料等
密封垫：金属夹石墨密封
执行机构：气动：气动活塞式执行机构、气动薄膜执行机构
电动：DTR系列、 3810L系列
表面涂漆：绿色丙稀酸聚胺酯磁漆

调节型蝶阀型号编制

Z	执行机构	R	结构形式	-公称压力	阀体材质	公称通径
Z系列调节阀	S:气动活塞执行机构 J:气动薄膜执行机构 A:电动DTR执行机构 R:电动3810R执行机构	R 角行程	D:标准型硬密封调节蝶阀 DF:软密封调节蝶阀	PN16=16 CL150LB=150 LB	C=WCB LC=LCB P=CF8 PL=CF3 R=CF8M RL=CF3M D=特殊材质	DN50= DN50 NPS2〞=NPS2〞

调节型蝶阀性能

流量特性	近似等百分比
可调范围	50:1
额定CV值	全腔型CV 85~20500
行程	全开 90° 调节0-70°
允许泄漏量	硬密封:IV级（0.01% 阀额定容量）软密封:VI级（气泡级）
基本误差%	气动 ±2	电动±2.0
回差%	气动 ≤1.5	电动≤1.0
死区%	气动 ≤0.6	电动≤1.0

注：性能指标中各项参数为带定位器纯聚四氟乙烯填料的调节阀。

调节型蝶阀选用参数表

公称通径DN（mm）	50	65	80	100	125	150	200	250	300	350	400	450	500	600
额定流量系数Cv	85	180	240	390	690	1000	1760	3390	4730	6700	8900	10500	14800	20500
PTFE填料，金属密封允许压差单位MPa
双作用气动执行机构			1.45	0.54	0.79	0.42	0.34	0.1	0.27	0.17	0.12	0.19	0.11	0.04
单作用气动执行机构			0.82	0.38	0.5	0.44	0.33	0.19	0.38	0.16	0.14	0.14	0.12	0.11

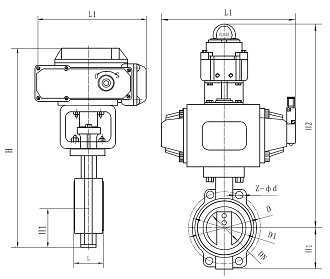

法兰连接调节型蝶阀结构尺寸

DN	NPS	L	H	软密封	硬密封	L1
公称通径		L	H	H1		L1
50	2	108	539	82	112	208
65	2 1/2	112	554	92	115	208
80	3	114	569	100	120	208
100	4	127	614	110	138	208
125	5	140	649	125	164	208
150	6	140	725	142	175	256
200	8	152	835	170	208	256
250	10	165	890	192	243	256
300	12	178	995	222	283	256
350	14	190	1155	252	310	346
400	16	216	1225	282	340	346

对夹连接调节型蝶阀结构尺寸

DN	NPS	L	H	软密封	硬密封	L1
公称通径		L	H	H1		L1
50	2	43	539	82	112	208
65	2 1/2	46	554	92	115	208
80	3	46/49	569	100	120	208
100	4	52/56	614	110	138	208
125	5	56/64	649	125	164	208
150	6	56/70	725	142	175	256
200	8	60/71	835	170	208	256
250	10	68/76	890	192	243	256
300	12	78/83	995	222	283	256
350	14	78/92	1155	252	310	346
400	16	102	1225	282	340	346
