ZBSF系列全不锈钢电磁阀

ZBSF系列全不锈钢电磁阀是工业过程自动化控制系统用执行器。它在接受电控信号后能自动开启或关闭，实现对管道中的液体介质的通断或流量调节控制。本系列电磁阀可广泛地应用于纺织、印刷、化工、塑料、橡胶、制药、食品、建材、机械、电器、表面处理等生产和科研部门以及浴室、食堂、空调等人们日常生活设施中。

在线咨询

021-66861950

ZBSF系列全不锈钢电磁阀介绍

ZBSF系列全不锈钢电磁阀是工业过程自动化控制系统用执行器。它在接受电控信号后能自动开启或关闭，实现对管道中的液体介质的通断或流量调节控制。本系列电磁阀可广泛地应用于纺织、印刷、化工、塑料、橡胶、制药、食品、建材、机械、电器、表面处理等生产和科研部门以及浴室、食堂、空调等人们日常生活设施中。ZBSF-Y系列电磁阀主要用于腐蚀性液体、超净液体和食用液体等液体介质的控制。ZBSF系列电磁阀主要用于腐蚀气体、超净气体等气体介质的控制。

结构与工作原理

本阀为分步动作直接导式常闭电磁阀，线圈通电后衔铁先带动小阀开启，大阀在所形成的介质压差和电磁力的作用下而开启。线圈断电，衔铁部件复位，大小阀利用介质压力而紧密关闭。

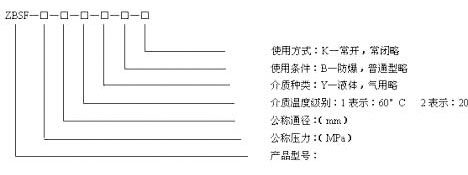

型号规格说明

技术参数

工作介质	腐蚀性气体、超净流体、食用流体 ZBSF-1：气体用ZBSF-1Y：液体用 ZBSF-2：气体用ZBSF-2Y：液体用
介质温度°C	ZBSF-1(1Y): ≤60°C ZBSF-2(2Y): ≤200°C
公称压差（MPa）	1.6
工作压差（MPa）	0~1.6
电源电压	AC220V其余规格可作特殊订货
使用寿命	按JB/T7352-94规定
额定流量系数（kv）	按JB/T7352-94规定
泄漏量（ml/min）	按JB/T7352-94.F规定
公称通径（mm）	10	15	20	25		32	40	50
功耗（VA）	40				50

安装尺寸

DN	L	H	D	D1	D2	b	f	n-d
10	130	153	90	60	41	14	3	4 -ф14
15	130	153	95	65	46	14	3	4 -ф14
20	150	153	105	75	56	16	3	4 -ф14
25	160	153	115	85	65	16	3	4 -ф14
32	180	176	140	100	76	18	3	4 -ф18
40	200	176	150	110	84	18	3	4 -ф18
50	230	192	165	125	99	20	3	4 -ф18
