DT73对夹式弹性硬密封蝶阀

DT73对夹式弹性硬密封蝶阀采用一个"U"型不锈钢密封圈，该精密的弹性密封圈与经过抛光的蝶板三维偏心接触。解决了传统偏心蝶阀在启闭0°～10°瞬间密封面仍处于滑动接触摩擦的弊病,实现蝶板在开启瞬间密封面即分离,关闭接触即密封的效果,达到延长使用寿命、密封性能最佳的目的。因此被广泛地应用到介质温度≤550℃的冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上，是调节流量和截断流体的最佳装置。

在线咨询

021-66861950

DT73对夹式弹性硬密封蝶阀介绍

用途与特点

DT73对夹式弹性硬密封蝶阀可适用于食品、医药、化工等工业环保、水处理、高层建筑、给排水管路作启闭或调节介质流量之用。

采用标准

设计标准：GB/T 12238-1989 法
兰连接尺寸：GB/T9113.1-2000; GB/T9113.2-2000;GB/T9115.1-2000;GB/T9115.2-2000;
结构长度：GB/T12221-1989
压力试验：GB/T 13927-1992

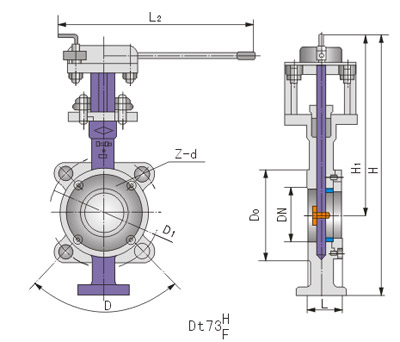

结构示意图

主要技术参数

公称通径	DN	50～150
公称压力	PN	1.0	1.6	2.5
试验压力	强度实验	1.5	2.4	3.75
	密封实验	1.1	1.76	2.75
	气密封实验	0.6	0.6	0.6
适用介质	水、蒸汽、油品、酸类腐蚀性等
适用温度	-40℃～600℃

主要零件材质

零件名称	材质
阀体	铸铁、铸钢、不锈钢、合金钢
蝶板	铸钢、合金钢（镀硬铬）、不锈钢、铬钼钢
密封圈	不锈钢、聚内脂、抗磨材料
阀杆	2Cr13、1Cr13不锈钢、铬钼钢
填料	柔性石墨
注：Dt-代表弹性密封结构。

主要外形和连接尺寸

产品名称	公称通径		结构长度（标准值	外形尺寸（参考值）			法兰尺寸和螺栓孔尺寸（标准值）
产品名称	公称通径		结构长度（标准值	外形尺寸（参考值）			1.0MPa			1.6 MPa			2.5 MPa
Dt73H/F-(10.16.25) C.P.R.V系列对夹式弹性密封蝶阀	mm	inch	L	L2	H	H1	D1	Z-d	a	D1	Z-d	a	D1	Z-d	a
	50	2	43	265	330	350	125	4-18	90°	125	4-18	90°	125	4-18	90°
	65	21/2	46	265	362	267	145	4-18	90°	145	4-18	90°	145	4-18	90°
	80	3	49	320	375	275	160	8-18	45°	160	8-18	45°	160	8-18	45°
	100	4	56	320	410	295	180	8-18	45°	180	8-18	45°	190	8-22	45°
	125	5	64	340	425	305	210	8-18	45°	210	8-18	45°	220	8-26	45°
	150	6	70	390	465	320	240	8-22	45°	240	8-22	45°	250	8-26	45°
