H77型对夹式止回阀由阀体、阀瓣、阀杆及弹簧等零件组成，采用对夹连接。由于阀瓣的关闭行程短，并且有弹簧加载，可显著减少水锤现象。该止回阀主要适用于城市、工业及高层建筑给水、排水管网上。由于其结构长度比一般止回阀短，对有安装空间限制的场所最为适用。对夹式止回阀用于纯净管路及工业、环保、水处理、高层建筑给排水管路，阻止介质逆向流动之用。
产品特点
体积小，重量轻，结构紧凑、维修方便
阀板采用对偶式，在弹簧的弹性力下矩下可自行速闭
因速闭作用，可防止介质倒流
阀体结构长度尺寸小，刚性好
安全方便，可用于水平垂直两个方向安装
执行标准
法兰连接尺寸：GB/T1724.1-98
结构长度：GB/T12221-1989，ISO5752-82
其主要功能水锤压力很小,阀瓣行程短、阀瓣轻巧、具有弹簧辅助关闭、关阀速度很快。结构长度很短、体积很小、重量很轻、为阀门的安装、搬运、存放及管道的布置带来很大的便利，并能大量节约材料、降低造价。

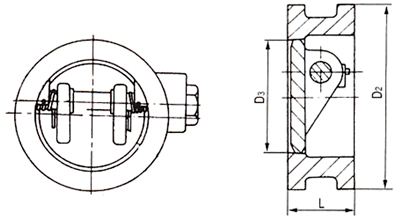

结构示意图
主要技术参数
| 型 号 | 公称压力 | 试验压力PS(MPa) | 工作温度 (℃) | 适用介质 | |
|---|---|---|---|---|---|
| PN(MPa) | 壳体 | 密封 | |||
| 1Jl77X LJH77H LJH77Y LJll77W | 1.0 | 1.5 | 1.1 | 软密封： 100～225 硬密封 200～550 | 水、 油品、 气体、 硝酸等 |
| 1.6 | 2.4 | 1.76 | |||
| 2.5 | 3.75 | 2.75 | |||
| 1.0 | 6.0 | 4.4 | |||
| 6.4 | 9.6 | 7.0 | |||
主要零件材料
| 零件名称 | 材 料 | ||||
|---|---|---|---|---|---|
| LJH77X-10C、 25 16、40 | LJH77H-16C、 40 25、64 | IJH77Y25I 40I164I | LJH77W10C、 25 16C、40 | LJH77W-10P、 25P 16P、40P | |
| 阀体、蝶板 | 铸钢WCB | 铬钼钢 | 铸钢WCB | lCrl8Ni9Ti | |
| 阀杆 | 2Crl3 | lCrl8N19Tl | 20r13 | ||
| 阀体密封副 | 堆焊合金钢 | 堆焊硬质合金 | |||
| 助关弹簧 | lCrl8N19Ti | 耐热合金 | 1Crl8Ni9Ti | ||
主要外形尺寸
| 公称通径 DN(mm) | L | D2 | D3 | 公称通径 DN(ram) | L | D2 | D3 | ||
|---|---|---|---|---|---|---|---|---|---|
| LJH77X | LJH77H LJH77Y LJH77W | LJH77X | LJH77H LJH77Y LJH77W | ||||||
| 50 | 43 | 100 | 43 | 46 | 400 | 140 | 485 | 376 | 390 |
| 80 | 64 | 1 05 | 7l | 80 | d50 | 152 | 545 | 427 | 427 |
| 100 | 64 | 155 | 91 5 | 94 | 500 | 152 | 608 | 479 | 490 |
| 125 | 70 | 185 | 115 | 118 | 600 | 178 | 718 | 579 | 588 |
| 150 | 76 | 210 | 14l | 145 | 700 | 229 | 800 | 675 | 686 |
| 200 | 89 | 265 | 191 | 200 | 800 | 241 | 905 | 774 | 784 |
| 250 | 114 | 320 | 230 | 250 | 900 | 241 | 1005 | 875 | - |
| 300 | 114 | 375 | 290 | 300 | 1000 | 300 | lll5 | 974 | - |
| 350 | 127 | 435 | 340 | 340 | 1200 | 360 | 1325 | 1165 | - |
