二通法兰式旋塞阀

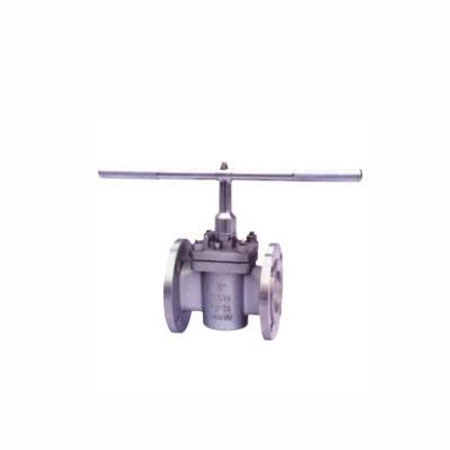

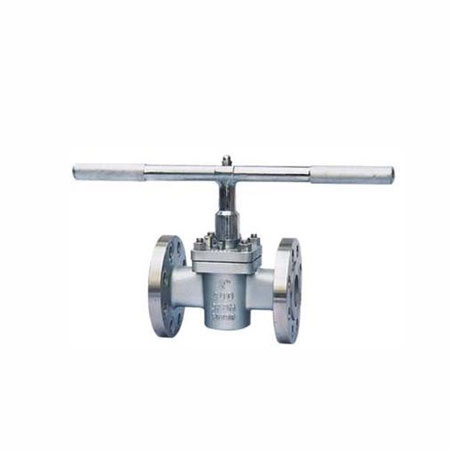

二通法兰式旋塞阀，手动、法兰连接、填料密封直通式结构，旋塞密封面材料为灰铸铁（X43W-10）、铸铜（X43T-10），公称压力 PN10、阀体材料为灰铸铁的旋塞阀。适用于工作压力小于 1.0MPa，温度低于 100℃ 的水、蒸汽、油品等介质的管路上作启闭用。

适用范围

当前旋塞阀广泛地应用于油田开采、输送和精练设备中，同时也广泛用于石油化工、化工、煤气、天然气、液化石油气、暖通行业以及一般工业中。

主要零件材料

主要性能规范

型号	公称压力 PN（MPa）	试验压力PS（MPa）		适用介质	工作温度（℃）
型号	公称压力 PN（MPa）	壳体	密封	适用介质	工作温度（℃）
X43W-1.0C	1.0	1.5	1.1	煤气、油品	≤200
X43W-1.0P	1.0	1.5	1.1	硝酸类	≤250
X43W-1.0R	1.0	1.5	1.1	醋酸类	-20~150

主要尺寸

旋塞阀选用指南

根据旋塞阀的结构特点和设计上所能达到的功能，建议按下列原则选用：

用于分配介质和改变介质流动方向，其工作温度≤ 300°C，公称压力≤ 1.6 MPa、公称通径≤ 300 mm，建议选用三通旋塞阀。
牛奶、果汁、啤酒等食品企业及制药厂等的设备和管路上，建议选用奥氏体不锈钢制的紧定式圆锥形旋塞阀。
油田开采、天然气田开采、管道输送的支管、精炼和清洁设备中，公称压力级≤ CL300、公称通径≤ 300 mm、工作温度 ≤ 340°C，建议选用油封式圆锥形旋塞阀。
油田开采、天然气田开采、管道输送的支管、精炼和清洁设备中，公称压力级≤ CL2500、公称通径≤ 900 mm、工作温度 ≤ 340°C，建议选用压力平衡式倒圆锥形旋塞阀。
在大型化学工业中，含有腐蚀性介质的管路和设备上，要求开启或关闭速度较快的场合，对于以硝酸为基的介质，可选用1Cr18Ni9不锈钢制的聚四氟乙烯套筒密封圆锥形旋塞阀。
在煤气、天然气、暖通系统的管路中和设备上，当公称压力≤ 1.0 MPa、公称通径≤ 200 mm，宜选用填料式圆锥形旋塞阀。
