T47H-16c或Q浮球式疏水调节阀(引进前苏联原型号T47H16c浮球式调节阀)适用于电站、化工、制药、造纸等行业具有加热器的工业部门，用于除氧汽水箱水位的调节。有效控制加热器中的水量多少的必须设备。
此阀外形尺寸较大．适用于较大背压力且不会泄漏蒸汽，排出的凝结水是接近蒸汽压力的饱和水，故有利于提高本阀门的设备热效率和二次蒸汽利用的节能特点。

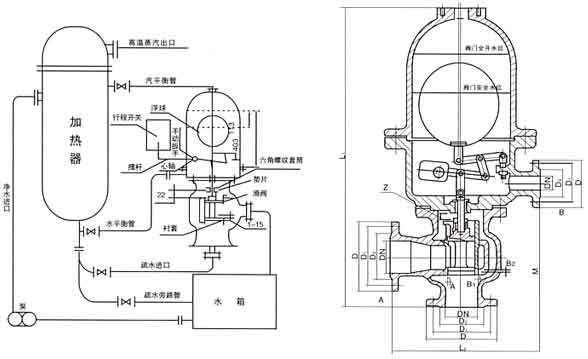

该阀随着凝结水液面上升，当浮球升到距罩盖底平面403mm时，阀门全开使冷凝结水大量排入水箱。当浮球下降 113毫米后．阀门全关．冷凝水不能流出，使浮球稳定的限制在113-403毫米的空间范围内变化．从而使阀门达到只能排放空气和水殛高温冷凝水，而阻止蒸汽泄漏的优越性。
本阀是利用凝结水液位的变化而使浮球上升和下降，也可以手柄操作．从而驱动下部的启闭装置．开启和关闭．实现排水阻气的功能。
当前疏水阀广泛地应用于城建、化工、冶金、石油、制药、食品、饮料、环保中。
| 产日型号 | 公称通径 | 主要外形尺寸 | 连接尺寸 | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 长 | 宽 | 高 | L1 | L2 | M | A-D | D1 | D2 | b | z-Φd | DN | B-D | D1 | D2 | b | Z-Φd | ||
| T41H-16C | 40 | 460 | 540 | 964 | 160 | 240 | 385 | 145 | 110 | 85 | 18 | 4×18 | 40 | 145 | 110 | 85 | 18 | 4×18 |
| 50 | 160 | 125 | 100 | 20 | 4×18 | |||||||||||||
| 80 | 195 | 160 | 135 | 22 | 8×18 | |||||||||||||
| 100 | 215 | 180 | 155 | 25 | 8×18 | |||||||||||||
| 150 | 470 | 560 | 980 | 280 | 240 | 210 | 30 | 8×23 | ||||||||||
