法兰连接固定式铸钢球阀

东锅泵阀公司生产销售的法兰连接固定式铸钢球阀的主要特点是本身结构紧凑,密封可靠,结构简单,维修方便,密封面与球面常在闭合状态,不易被介质冲蚀,易于操作和维修,适用于水、溶剂、酸和天然气等一般工作介质,而且还适用于工作条件恶劣的介质,如氧气、过氧化氢、甲烷和乙烯等,在各行业得到广泛的应用。球阀阀体可以是整体的,也可以是组合式的。

在线咨询
021-66861950

法兰连接固定式铸钢球阀 介绍

技术规范

设计标准Design StandardGB/T 12237 GB/T 19627API 6D
结构长度Face to FaceGB/T 12221API 6D ASME B16.10
法兰尺寸Flanged SizeGB/T 9113 JB/T 79ASME B16.5 ASME B16.47
检查与实验Test&InspectionJB/T 9092 GB/T 19627API 598 API 6D

注: 1、系列阀门连接法兰端尺寸可根据用户要求设计制造
2、DN>1000(40〞)阀门设计标准按《长输管线阀门技术条件》

主要零件材质

序号
       No
零件名称
       Part name
材质 Material
GBASTM
1左右体BonnetWCBA216-WCB
2螺柱Bolt35CrMoAA193-B7
3螺母Nut35A194-2H
4底盖
       Bottom Cover
25A105
5垫片
       Gasket
柔性石墨+不锈钢
       Graphite + stainless steel
柔性石墨+不锈钢
       Graphite + stainless steel
6下阀杆Stem1Cr13A182-F6a
7O型圈〝O〞Ring氟橡胶Viton氟橡胶Viton
8垫片
       Gasket
柔性石墨+不锈钢
       Graphite + stainless steel
柔性石墨+不锈钢
       Graphite + stainless steel
9阀体BodyWCBA216-WCB
10排污堵头
       Blow down stopple
25A105
11注脂阀
       Grease injection valve
组合件
       Assembled
组合件
       Assembled
12弹簧Spring60Si2MnInconelX-750
13O型圈〝O〞Ring氟橡胶Viton氟橡胶Viton
14阀座Seat25A105
15密封圈
       Sealing ring
PTFEPTFE
16球体BallWCB+ENPA216-WCB+ENP
17上阀杆Stem1Cr13A182-F6a
18键Key45AISI C 1045
19填料垫
       Packing seat
2Cr13A276-420
20填料
       Packing
柔性石墨+不锈钢
       Graphite + stainless stee
柔性石墨+不锈钢
       Graphite + stainless stee
21O型圈〝O〞Ring氟橡胶Viton氟橡胶Viton
22垫片
       Gasket
柔性石墨+不锈钢
       Graphite + stainless stee
柔性石墨+不锈钢
       Graphite + stainless stee
23阀盖Cover25A105
24O型圈〝O〞Ring氟橡胶Viton氟橡胶Viton
25填料压盖GlandWCBA216-WCB
26支架YokeWCBA216-WCB
27连接套Connection set45AISI C 1045

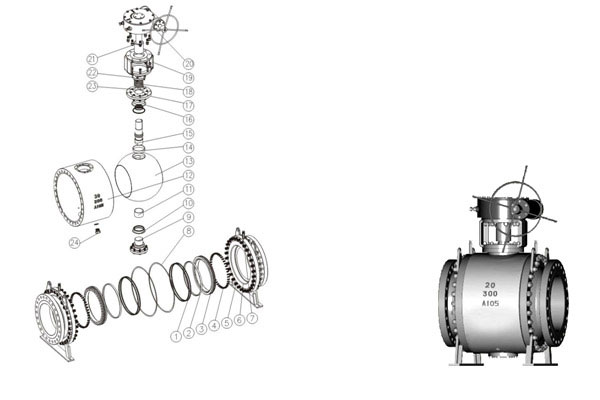

Q(3、6、7、8、9)47F(N、P)




技术规范




       设计标准Design Standard
GB/T 12237 GB/T 19627API 6D
结构长度Face to FaceGB/T 12221API 6D ASME B16.10
法兰尺寸Flanged SizeGB/T 9113 JB/T 79ASME B16.5 ASME B16.47
检查与实验
       Test&Inspection
JB/T 9092 GB/T 19627API 598 API 6D

注: 1、系列阀门连接法兰端尺寸可根据用户要求设计制造
2、DN>1000(40〞)阀门设计标准按《长输管线阀门技术条件》

主要零件材质

序号
       No
零件名称
       Part name
材质 Material
GBASTM
1O型圈〝O〞Ring氟橡胶Viton氟橡胶Viton
2密封圈Sealing ringPTFEPTFE
3阀座Seat25A105
4弹簧Spring60Si2MnInconelX-750
5螺柱Bolt35CrMoAA193-B7
6左右体Bonnet25A105
7注脂阀
       Grease injection valve
组合件
       Assembled
组合件
       Assembled
8垫片
       Gasket
柔性石墨+不锈钢
       Graphite + stainless steel
柔性石墨+不锈钢
       Graphite + stainless steel
9下阀杆Stem1Cr13A182-F6a
10垫片
       Gasket
柔性石墨+不锈钢
       Graphite + stainless steel
柔性石墨+不锈钢
       Graphite + stainless steel
11衬套
       Bushing
PTFE&锡青铜
       PTFE&Nikealium
PTFE&锡青铜
       PTFE&Nikealium
12阀体Body25A105
13球体Ball25+ENPA105+ENP
14衬套
       Bushing
PTFE&锡青铜
       PTFE&Nikealium
PTFE&锡青铜
       PTFE&Nikealium
15上阀杆Stem1Cr13   A182-F6a
16垫片
       Gasket
柔性石墨+不锈钢
       Graphite + stainless steel
柔性石墨+不锈钢
       Graphite + stainless steel
17阀盖Cover25A105
18填料
       Packing
柔性石墨+不锈钢
       Graphite + stainless steel
柔性石墨+不锈钢
       Graphite + stainless steel
19支架YokeWCBA216-WCB
20驱动装置
       Driving
组合件
       Assembled
组合件
       Assembled
21连接套
       Connection set
45AISI C 1045
22填料压盖GlandWCBA216-WCB
23定位销Fitting pin1Cr13A276-410
24排污堵头
       Blow down stopple
25A105
