TDG桶形吊篮式过滤器适用于蒸汽、空气、煤油、水等配管中排掉锈渣及异物，用于保护阀门及设备。
标准不锈钢过滤网孔径为Ф3—6。其孔径数目可供选择。
可选项压力表连接。盖上有凸合面钻螺纹孔以便安装压力表。
此类过滤器流通面积大、故压力损失小，安装容易维修方便。
A型表示平衡式，B型表示高进低出。
| 要主零件部件材料表 | Parts 零件名称 | Materials 材料 |
|---|---|---|
| Body 阀体 | CarbonsteelStainlessSteeJ 碳钢、不锈钢 | |
| Gauze Filter Cap 滤网盖 | CarbonsteelStainlessSteeJ 碳钢、不锈钢 | |
| Filter Core Net 滤芯网 | Stainless Steel 不锈钢 | |
| Gasker 垫片 | Metal graphite 金属石墨 |

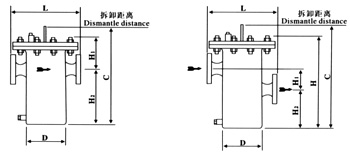

| Nominal Diameter (DN) 公称通径 | Connection 连接方式 | Nominal Pressure (MPa) 公称压力 | Max．Allowable TMP(℃) 最高允许温度 | thG—B External Dimensions(mm) 外形尺寸 | thG—B External Dimensions(mm) 外形尺寸 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | H2 | H1 | D | C | L | H2 | H1 | H | D | C | ||||
| 25 | Flange 法兰 | PN一1.6 PN一2.5 PN一4.0 PN一6.4 | 350 | 215 | 165 | 105 | 76 | 470 | 215 | 110 | 70 | 270 | 76 | 470 |
| 32 | 230 | 165 | 105 | 76 | 470 | 230 | 115 | 75 | 280 | 76 | 470 | |||
| 40 | 270 | 175 | 130 | 108 | 560 | 270 | 120 | 100 | 305 | 108 | 560 | |||
| 50 | 270 | 175 | 130 | 114 | 560 | 270 | 120 | 100 | 305 | 114 | 560 | |||
| 65 | 330 | 210 | 145 | 140 | 710 | 330 | 155 | 115 | 355 | 140 | 710 | |||
| 80 | 340 | 255 | 150 | 159 | 790 | 340 | 175 | 135 | 405 | 159 | 790 | |||
| 1 00 | 430 | 300 | 175 | 219 | 820 | 430 | 215 | 185 | 475 | 219 | 820 | |||
| 1 25 | 480 | 355 | 190 | 273 | 880 | 480 | 265 | 1 95 | 545 | 273 | 880 | |||
| 1 50 | 500 | 425 | 210 | 273 | 500 | 315 | 225 | 635 | 273 | |||||
| 200 | 560 | 525 | 260 | 325 | 560 | 380 | 275 | 785 | 325 | |||||
| 250 | 660 | 630 | 305 | 426 | 660 | 470 | 320 | 935 | 426 | |||||
| 300 | 750 | 830 | 365 | 478 | 750 | 630 | 360 | 1195 | 478 | |||||
