CARV清水复合式排气阀用于管路上的最高点有闭气的地方，来排除管内的气体来疏通管首，达到正常工作，如不装排气阀，管内流动的液体会产生动热引起气体形成短路，使管道出水容量达不到设计要求，其次，管道在运转时出现停电、停泵管道会出现负压力会引起管道振动或破裂，排（吸）气阀就迅速反空气吸入客内，防止管道振动或破裂。
当水进入管道时，塞头停在定位架下部，进行大量排气，当空气排完时，水进入阀内把球浮起传动塞头到关闭，停止排气。如管道在正常运转时自然会产生少量气体会聚到管内上部，到相当程度，阀内水位下降，浮球随时下降气体从小孔排出。如出现停电，停泵，管内水流空时，管内随时会出现负压力，浮球顺水下降，打开小孔带动大孔大量进气确保管道安全。
1、介质：清水
2、使用温度：常温
3、阀体：灰铸铁HT200
4、浮球与塞头：不锈钢
5、密封材料：丁腈橡胶
6、阀体强度打压：1.5Mpa
7、密封试验打压：0.05-1.1Mpa不漏水

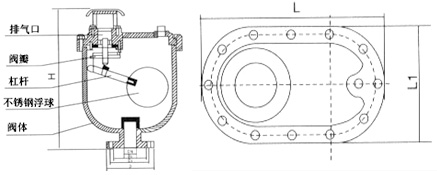

| 公称通径（DN） | H | L | L1 |
|---|---|---|---|
| 20/25 | 400 | 290 | 180 |
| 50 | 480 | 370 | 200 |
| 80 | 600 | 420 | 250 |
| 100 | 600 | 420 | 250 |
| 150 | 750 | 600 | 350 |
| 200 | 870 | 670 | 410 |
| NO | 名称 | 材质 |
|---|---|---|
| 1 | 阀体 | HT200 |
| 2 | 阀盖 | HT200 |
| 3 | 浮球 | 304不锈钢 |
| 4 | 阀瓣 | 黄铜、不锈钢 |
| 5 | 杠杆 | H59黄铜 |
| 6 | 塞头 | 不锈钢 |
