气动V型调节球阀 V671H（F）-16

气动V型调节球阀是一种直角回转结构的高级控制阀，它与阀门定位器配套使用，可实现比例调节；与二位五通电磁阀及控制箱配套使用，可实现开关控制。气动V型球阀阀芯设计成带有特殊形状的V型缺口，具有精确的截流物性和控制功能，适用于各种控制场合，结构紧凑，体积小，可紧卧安装等优点。气动V型调节球阀适用于气体、液体、固态颗粒状介质的控制。由于阀芯和阀座之间是无间隙回转，所以具有很大的剪切力及自洁性能，尤其适用于含有纤维性或有微小固体颗粒的悬浊液及固态颗粒状的控制。因此气动V型球阀本产品可广泛用于石油、化工、造纸、化纤、电力、冶金、制药、环保等工业部门的自控系统。

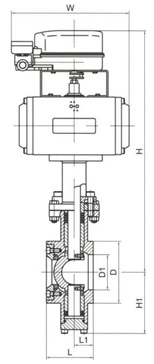

主要外形和连接尺寸 单位Unit:（mm）

VQ671H-16
通径DN		L	L1	D	D1	H1	H	W
mm	in
25	1″	50	25	64	38	57	330	140
40	1 1/2″	60	25	82	49	63	375	164
50	2″	75	32	100	60	92	398	190
65	2 1/2″	85	38	120	75	100	408	210
80	3″	100	45	131	89	108	450	247
100	4″	115	50	158	113	117	465	276
125	5″	135	55	180	140	140	525	348
150	6″	160	65	216	164	177	578	378
200	8″	200	80	268	205	200	650	432
