东锅泵阀公司生产销售的三片式承插焊球阀,是内螺纹球阀及对焊连接球阀分为整体式。三片式球阀阀体铸造采用台湾引进的先进工艺，结构合理、造型美观。 三片式球阀阀座采用弹性密封结构，密封可靠，启闭轻松。 阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。接形式另有对焊(BW)承插焊(SW),并均可带
标准ISO支架平台和锁定装置。 三片式球阀设置90°开关定位机构，根据需要加锁以防止误操作，驱动方式:手动、电动、气动。
| 应用规范 公称压力：1.6-6.4MPa 内螺纹球阀及焊接式球阀适用于PN1.0～4.0MPa，工作温度-29～180℃(密封圈为增强聚四氟乙烯)或-29～300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质。 选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。
|
|

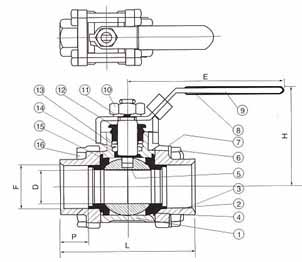

主要零件材料
| 序号NO. | 零件名称 | 材质 | |
|---|---|---|---|
| 不锈钢 | 碳钢 | ||
| 1 | 阀体 | 不锈钢CF8M | 碳钢WCB |
| 2 | 密封圈 | 聚四氟乙稀PTFE | 聚四氟乙烯 |
| 3 | 阀盖 | 不锈钢CF8M | 碳钢WCB |
| 4 | 球体 | 不锈钢SS316 | 不锈钢SS304 |
| 5 | 阀杆 | 不锈钢SS316 | 不锈钢SS316 |
| 6 | 螺母 | 不锈钢SS304 | FCD45 |
| 7 | 垫圈 | 不锈钢SS304 | FCD45 |
| 8 | 手柄套 | 塑料Plastic | 塑料 |
| 9 | 手柄 | 不锈钢SS304 | 不锈钢SS304 |
| 10 | 阀杆螺母 | 不锈钢SS304 | B7 |
| 11 | 垫圈 | 不锈钢SS304 | 不锈钢SS304 |
| 12 | 填料压盖螺母 | 不锈钢SS304 | FCD45 |
| 13 | 填料 | 聚四氟乙稀PTFE | 聚四氟乙稀PTFE |
| 14 | 止推垫圈 | 聚四氟乙稀PTFE | 聚四氟乙稀PTFE |
| 15 | 填料 | 聚四氟乙稀PTFE | 聚四氟乙稀PTFE |
| 16 | 螺栓Bolt | 不锈钢SS304 | B8 |
主要尺寸 单位：mm
| SIZE | 1/4″ | 3/8″ | 1/2″ | 3/4″ | 1″ | 11/4″ | 11/2″ | 2″ | 21/2″ | 3″ | 4″ |
|---|---|---|---|---|---|---|---|---|---|---|---|
| D | 11.6 | 12.7 | 15 | 20 | 25 | 32 | 38 | 50 | 65 | 80 | 100 |
| L | 68 | 68 | 72 | 85 | 90 | 112 | 120 | 145 | 185 | 215 | 270 |
| H | 50 | 50 | 60 | 64 | 71 | 78 | 86 | 95 | 130 | 248 | 173 |
| E | 100 | 100 | 130 | 130 | 165 | 165 | 190 | 190 | 250 | 250 | 280 |
| F | 14.1 | 17.6 | 21.8 | 27.5 | 34.7 | 43.0 | 49.0 | 61.5 | 77.0 | 90.0 | 115.2 |
| P | 10 | 10 | 10 | 13 | 13 | 16 | 16 | 18 | 18 | 20 | 20 |
| 重量WT（g） | 400 | 405 | 640 | 890 | 1160 | 2940 | 2940 | 4865 | 7000 | 107000 | 19350 |
