三通保温旋塞阀是关闭件或柱塞形的旋转阀,通过旋转90度使阀塞上的通道口与阀体上的通道口相同或分开,实现开启或关闭的一种阀门。
适用范围
当前旋塞阀广泛地应用于油田开采、输送和精练设备中,同时也广泛用于石油化工、化工、煤气、天然气、液化石油气、暖通行业以及一般工业中。

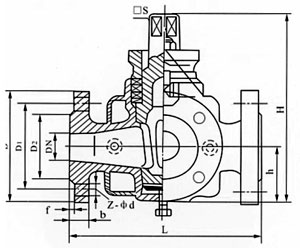

结构示意图
主要性能规范
型号 | 公称压力PN(MPa) | 试验压力PS(MPa) | 工作压力P(MPa) | 适用介质 | 适用温度(℃)聚四氟乙烯 | |
---|---|---|---|---|---|---|
壳体 | 密封 | |||||
BX44W-1.0P | 1.0 | 1.5 | 1.1 | 1.0 | 硝酸类等 | ≤250 |
BX44W-1.0C | 1.0 | 1.5 | 1.1 | 1.0 | 非腐蚀、弱腐蚀 | ≤200 |
主要尺寸
口径 | L | D | D1 | D2 | Z-∮d |
---|---|---|---|---|---|
20 | 150 | 105 | 75 | 55 | 4×14 |
25 | 160 | 115 | 85 | 65 | 4×14 |
32 | 190 | 135 | 100 | 78 | 4×18 |
40 | 200 | 145 | 110 | 85 | 4×18 |
50 | 220 | 160 | 125 | 100 | 4×18 |
65 | 280 | 180 | 145 | 120 | 4×18 |
80 | 300 | 195 | 160 | 135 | 4×18 |
100 | 340 | 215 | 180 | 155 | 8×18 |
125 | 350 | 245 | 210 | 185 | 8×18 |
150 | 400 | 280 | 240 | 210 | 8×23 |
200 | 480 | 335 | 295 | 265 | 8×23 |
250 | 530 | 390 | 350 | 320 | 12×23 |
300 | 610 | 440 | 400 | 368 | 12×23 |
主要零件材料
零件名称 | 阀体、塞子 | 填料 |
---|---|---|
BX44W-1.0P BX44W-1.0R | 不锈钢 | 石墨 |
BX44W-1.0C | 铸钢 |
