圆盘式疏水阀

CS19W-16P(圆盘式)仪表不锈钢疏水阀

CS19W-16P(圆盘式)仪表不锈钢疏水阀带蒸汽或空气保温装置,不受环境温度影晌,减少动作频率,延长寿命。

备有过滤器自排污。

该阀动作灵敏可靠,排水量大。


在线咨询
021-66861950

CS19W-16P(圆盘式)仪表不锈钢疏水阀 介绍

适用范围

当前疏水阀广泛地应用于城建、化工、冶金、石油、制药、食品、饮料、环保中。

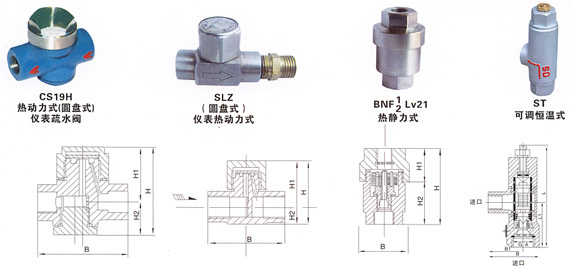

结构示意图


工作原理

仪表不锈钢疏水阀是利用热动力学特性,当凝结水排流较低时会发生第二次蒸发。井在粘度、密封等方面与蒸汽方面存在差异驱动启闭件。

主要参数尺寸

产品型号口径(DN)连接方式最高允许温度℃阀体材质外形尺寸
CS19W-16P6螺纹250℃0Cr18Ni950483018
CS19W-16P8螺纹250℃0Cr18Ni950483018
CS19W-16P10螺纹250℃0Cr18Ni952583523
SLZ热动力型6螺纹250℃0Cr18Ni94033249
SLZ热动型8螺纹250℃0Cr18Ni94033249
SLZ热动型10螺纹250℃0Cr18Ni952372611

主要外形尺寸与连接尺寸

产品型号口径(DN)BHH1H2
ST-16C可调恒温式15621629567
20681629567
25751689375
328017510080

主要外形尺寸与连接尺寸

型号BNF1BNF2
连接方式ZG1/2″ZG3/4″ZG1″ZG1/2″ZG3/4″ZG1″
通径152025152025
外形尺寸(mm)L100105105100105105
W636363636363
重量(Kg)0.80.90.90.80.90.9
