981蒸汽疏水阀在管路停止运行后可完全排除凝结水，防冻，抗水击、抗污及排污性能好，同时疏水阀出口端压力高于进口端时，阀门能自动关闭．可代替止回阀。
| 零件名称 | 材料 |
|---|---|
| 阀体 | 碳钢 |
| 阀盖 | 碳钢 |
| 阀座 | 不锈负 |
| 闾瓣 | 不锈钢 |
| 密封目球 | 不锈钢 |
| 双金属片 | 不锈热金属 |
| 弹簧 | 不锈钢 |
| 过滤器 | 不锈钢 |
| 型号 | BNF1 | BNF2 |
|---|---|---|
| 工作压力(MPa) | 0.01 | 0.3-0.8 |
| 工作温度（℃） | 220 | 220 |
| 最大排量（kg/h） | 2100 | 500-3000 |
| 工作介质 | 蒸汽、凝结水 | |
| 型号 | BMF1 | BNF2 | |||||
|---|---|---|---|---|---|---|---|
| 连接方式 | ZG1/2″ | ZG3/4″ | ZG1″ | ZG1/2″ | ZG3/4″ | ZG1″ | |
| 通径 | 15 | 20 | 25 | 15 | 20 | 25 | |
| 外形尺寸（mm） | L | 100 | 105 | 105 | 100 | 105 | 105 |
| W | 63 | 63 | 63 | 63 | 63 | 63 | |
| 重量 | 0.8 | 0.9 | 0.9 | 0.8 | 0.9 | 0.9 | |

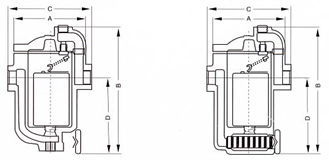

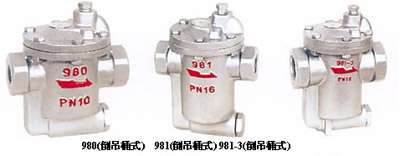

| 型号 | 981-3 | 981 | 980 |
|---|---|---|---|
| 连接尺寸 | 15．20．25 | 15．20．25 | 15．20．25 |
| Amm | 100 | 100 | 100 |
| Bmm | 190 | 190 | 190 |
| Cmm | 127 | 127 | 127 |
| Dmm | 100 | 100 | 100 |
| 螺栓数量 | 6 | 6 | 6 |
| 最大充许压力及温度 | 1.7MPa 232c | 1.7MPa 232c | 1.7MPa 232c |
| 最大工作压力 | 1.7 | 1.7 | 1.7 |
