全天候(阻火)呼吸阀具有通风量大，密封性能好，泄漏量小，耐腐蚀等特点。 GFQ-2型新型呼吸阀用于安装原油、汽油、煤油、轻柴油、芳烃等固定项式储罐上的主要安全设备，是起蒸发损耗与保护储罐在受超压或具空时免遭破坏作用。全天候(阻火)呼吸阀通常与阻火器配套使用。
操作压力：A级正压：355Pa（36毫米水柱）；
负压：295Pa（30毫米水柱）
B级正压：980Pa（100毫米水柱）；
负压：295Pa（30毫米水柱）
C级正压：1765Pa（180毫米水柱）；
负压：295Pa（30毫米水柱）
订货时请指明产品名称、型号、规格与压力等级。

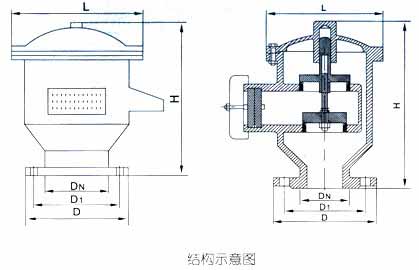

| 规格（DN） | 重量（Kg台） | 安装尺寸（毫米） | ||||
|---|---|---|---|---|---|---|
| D1 | D | L | H | n×Φ | ||
| 50 | 6.5 | Φ110 | Φ140 | 160 | 255 | 4×14 |
| 80 | 9.8 | Φ150 | Φ185 | 213 | 260 | 4×18 |
| 100 | 12 | Φ170 | Φ205 | 265 | 290 | 4×18 |
| 150 | 21 | Φ225 | Φ260 | 305 | 330 | 8×18 |
| 200 | 31 | Φ280 | Φ315 | 355 | 350 | 8×18 |
| 250 | 35 | Φ335 | Φ370 | 420 | 400 | 12×18 |
注：连接法兰符合JB78-59《铸铁法兰》规定
