GHF-1型防火呼吸阀是装于油罐顶部，起减少罐内油品的蒸发损耗与控制罐内压力及防火安全作用。
正压：+180mm水柱 负压：-30mm水柱

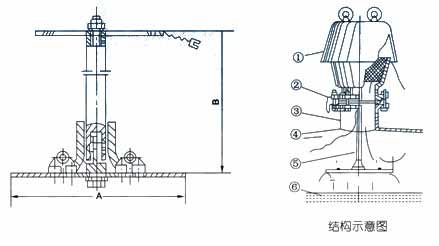

将油罐顶呼吸阀
①、(如图示，下同)取下，然后将挡板
②、折叠从接合管
③、送入罐
④、内展平，而后将固定板盘置于接合管法兰的中心位置，把静电接地线
⑤、垫圈压在呼吸阀连接螺栓下方，然后将呼吸阀重新安装好即可。
呼吸阀挡板吊装于呼吸阀与油罐的接合管下方，以 减少大呼吸过程中油气外溢的损失。
订货时请指明名称、规格、图号。罐顶接合管实际 高度n.
| 规格（DN） | 图号 | 重量（㎏/台） | 安装尺寸（毫米） | |
|---|---|---|---|---|
| A | B | |||
| 80 | Fcl-80-00 | ≈2 | Φ198 | n+常数 |
| 100 | Fcl-100-00 | ≈3 | Φ228 | n+常数 |
| 150 | Fcl-150-00 | ≈5 | Φ318 | n+常数 |
| 200 | Fcl-200-00 | ≈8 | Φ438 | n+常数 |
| 250 | Fcl-250-00 | ≈11 | Φ546 | n+常数 |
