Y14H-16P小波纹管式减压阀属于直接作用式波纹管弹簧减压阀。主要由波纹管、调节弹簧、阀座、阀瓣等零件组成，利用波纹管传感阀门压力驱动阀瓣，改变和控制阀门开度实现减压稳压功能。通过调节调节螺栓设定出口压力。Y44H/Y型直接作用式波纹管减压阀调压、稳压动作灵敏平衡，适用于气体和液体介质的管路使用。
产品特点
体积小，重量轻。
压力检测装置使用波纹管，耐久性好。
通过旋转塑料手轮即可调节压力，无需工具。
内装过滤网，可保护阀性能不受灰尘杂质影响。
采用内螺纹连接，安装方便。
阀体、阀座均采用不锈钢材料，使用寿命长。
适用范围
当前减压阀系列产品适用于城建、化工、冶金、石油、制药、食品、饮料、环保等行业。

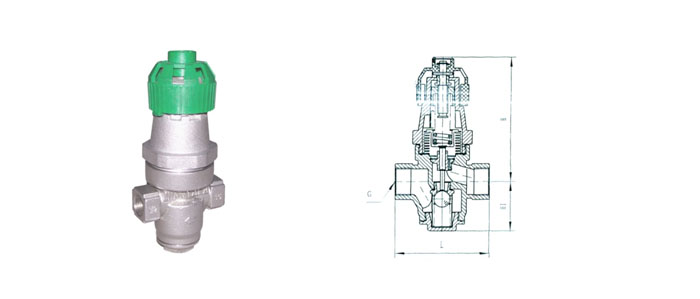

结构示意图
主要零件材料
| 零件名称 | 零件材料 |
|---|---|
| 阀体底盖 | 1Cr18Ni9Ti |
| 阀盖 | 铸造铝合金 |
| 阀杆 | 2Cr13 |
| 阀座 | 2Cr13 |
| 钢球 | 2Cr13 |
| 波纹管 | 1Cr18Ni9Ti |
| 手轮 | 耐热塑料 |
| 主阀弹簧 | 50CrVA |
| 调节弹簧 | 60Si2Mn |
主要技术参数和性能指标
| 公称压力（MPa） | 1.6 |
|---|---|
| 壳体试验压力（MPa）* | 2.4 |
| 密封试验压力（MPa） | 1.6 |
| 最高进口压力（MPa） | 1.6 |
| 出口压力范围（MPa） | 0.05-1.0 |
| 压力特性偏差（MPa）△P2P | GB12244-1989 |
| 流量特性偏差（MPa）△P2P | GB12244-1989 |
| 最小压差（MPa） | 0.15 |
| 渗漏量 | GB12244-1989 |
| 适用介质 | 蒸汽、空气、液体 |
| 工作温度 | ≤220℃ |
*：壳体试验不包括波纹管，壳体耐压试验时，必须取下波纹管组件后进行。
外形尺寸单位mm
| 公称通径 | L | H | H1 | G |
|---|---|---|---|---|
| DN15 | 85 | 140 | 52 | 1/2″ |
| DN20 | 95 | 143 | 55 | 3/4″ |
| DN25 | 105 | 146 | 58 | 1″ |
