EG6K41W(无衬里)/EG6K41J(衬胶)气动隔膜阀(常开型)

EG6K41W(无衬里)、EG6K41J(衬胶) 气动隔膜阀(常开型)专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶、适用于不同工作温度和液体管路。
适用温度：≤85℃、≤100℃、≤120℃、≤150℃(按照衬里和隔膜材料)
压力等级：PN(MPa)　0.6 1.0 1.6

在线咨询

021-66861950

EG6K41W(无衬里)/EG6K41J(衬胶)气动隔膜阀(常开型) 介绍

材料

阀体：铸铁、球墨铸铁、碳钢、不锈钢
阀盖：铸铁、球墨铸铁、碳钢、不锈钢
衬里：无衬里、橡胶
隔膜：橡胶
阀瓣：铸铁
气缸：铝合金、碳钢
气动薄膜：橡胶
阀杆：碳钢、不锈钢手轮：铸铁

测试

衬里层：电火花检测
试验与检验按BS6755标准
公称压力：PN(MPa)
阀体：PN×1.5
密封：PN×1.1

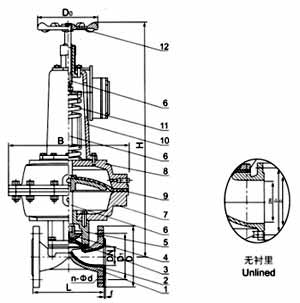

部件列表：1．阀体　2．阀体衬里　3．隔膜　4．阀瓣　5．下阀杆　6．阀盖　7．气缸　8．气动薄膜　9．弹簧　10．气缸盖　
11．上阀杆　12．手轮设计与制造：BS5156
结构长度：BS5156
法兰连接尺寸：BS4504、DIN2532、JIS B2212、ANSI B16.1、ISO2004

主要连接尺寸

DN	公称压力 MPa	工作压力 MPa	L mm	D mm	D1 mm	n-Фd mm	f mm	H mm	D0 mm	B mm	代号 ES	气源压力 MPa	气源接头 MPa	耗气量 cm3	质量 Kg/kilos
15	1.6	1.6	108	95	65	4-13.5	2
20			117	105	75	4-13.5	2	343	140	168	68	0.3	1/8	163.87	6.3
25			127	115	85	4-13.5	2	345	140	168	68	0.3~0.4	1/8	196.65	7.3
32			146	140	100	4-17.5	2	363	140	260	68	0.3~0.4	1/8	229.4	8.3
40			159	150	110	4-17.5	2	430	140	260	69	0.3~0.4	1/4	1458.7	14.3
50			190	165	125	4-17.5	2	575	140	260	70	0.3~0.4	1/4	3162.7	256
65	1.0	1.0	216	185	145	4-17.5	2	588	140	260	70	0.3~0.4	1/4	3243	30.8
80			254	200	160	8-17.5	2	769	165	425	71	0.4~0.5	3/8	6636.8	64.9
100			305	220	180	8-17.5	2	816	280	425	71	0.4~0.5	3/8	6948	70.3
125			356	250	210	8-17.5	3	820	280	425	71	0.4~0.5	3/8	7374.2	80.7
150			406	285	240	8-22	3	920	280	549	72	0.5	3/8	10652	131.2
200	0.6	0.6	521	340	295	8-22	3	1010	280	549	72	0.6	3/8	16715	212
250	0.6	0.6	635	395	350	12-22	5

注：

气动隔膜阀门尚可附装反馈信号、限位器或定位器，以适应自控、程控或调节流量的需要。
气动阀门的反馈信号采用无触点传感技术。
采用薄膜式气缸替代活塞式气缸，排除了活塞易损漏而导致无法启闭阀门的弊端。
当气源发生故障时，可操作手轮使阀门开启。
