用途：G41JW(无衬里)气动隔膜阀(往复型)专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶，适用于不同工作温度和流体管路。
适用温度：≤85℃、≤100℃、 ≤120℃、≤150℃（按照衬里和隔膜材料）
压力等级：PN0.6、1.0、1.6
当前隔膜阀广泛地应用于城建、化工、冶金、石油、制药、食品、饮料、环保中。
阀体：铸铁、球墨铸铁、碳钢、不锈钢
阀盖：铸铁、球墨铸铁、碳钢、不锈钢
衬里：无衬里、橡胶
隔膜：橡胶
阀瓣：铸铁、碳钢
气缸：球墨铸铁
活塞：碳钢
阀杆：碳钢
手轮：铸铁
衬里层：电火花检测
试验与检验按GB/T13297标准
公称压力：PN（Mpa）
阀体：PN×1.5
密封：PN×1.1

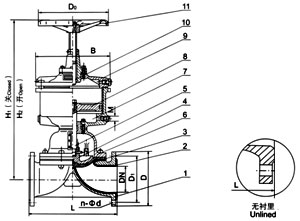

部件列表： 1、阀体 2、阀体衬里 3、隔膜 4、阀瓣 5、下阀杆 6、阀盖 7、气缸 8、活塞 9、气缸盖 10、上阀杆 11、手轮 设计与制造：GB122239
结构长度：GB12221、JB1688
法兰连接尺寸：GB4216、JB78
| DN mm | 公称压力 MPa | 工作压力 MPa | L （mm） | D （mm） | D1 （mm） | n-φd （mm） | F （mm） | H1 （mm） | H2 （mm） | D0 （mm） | B | 气源压力 MPa | 气源接头 in | 耗气量 cm3 | 质量 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 0.6 0．6 | 0.6 | 125 | 95 | 65 | 4-14 | 2 | ||||||||
| 20 | 139 | 105 | 75 | 4-14 | 2 | ||||||||||
| 25 | 145 | 115 | 85 | 4-14 | 2 | 250 | 264 | 120 | 94 | 0.4 | 10×1 | 2.395×102 | 6．5 | ||
| 32 | 160 | 140 | 100 | 4-18 | 2 | 3025 | 328 | 140 | 120 | 0.4 | 12×1.25 | 6.082×102 | |||
| 40 | 180 | 150 | 110 | 4-18 | 3 | 306 | 328 | 140 | 120 | 0.4 | 12×1.25 | 6.082×102 | |||
| 50 | 210 | 165 | 125 | 4-18 | 3 | 379 | 405 | 160 | 185 | 0.4 | 12×1.25 | 1.235×102 | 25 | ||
| 65 | 250 | 185 | 145 | 4-18 | 3 | 467 | 502 | 240 | 245 | 0.5 | 16×1.5 | 3.725×103 | 31．5 | ||
| 80 | 300 | 200 | 160 | 4-18 | 3 | 483 | 523 | 240 | 245 | 0.5 | 16×1.5 | 3.725×103 | 62．5 | ||
| 100 | 350 | 220 | 180 | 8-18 | 3 | 565 | 617 | 280 | 330 | 0.5 | 20×1.5 | 9.458×103 | 93．5 | ||
| 125 | 400 | 250 | 210 | 8-18 | 3 | 664 | 732 | 320 | 380 | 0.5 | 20×1.5 | 1.409×104 | 114 | ||
| 150 | 460 | 285 | 240 | 8-22 | 3 | 750 | 830 | 320 | 470 | 0.5 | 20×1.5 | 2.868×104 | 164 | ||
| 200 | 0.4 | 570 | 340 | 295 | 8-22 | 4 | 930 | 1050 | 400 | 470 | 0.5 | 20×1.5 | 4.619×104 | 249 | |
| 250 | 680 | 395 | 350 | 12-22 | 4 |
