英标气动衬胶/衬氟隔膜阀(常闭式)

EG6B41J型　JFS型　W型
EG6K41JFS-16，10.6型　EG6B41JFS-16，10.6型
EG6B41W-16，10.6型
EG6B41J-16，10.6型　EG6B41J-16，10.6型

在线咨询

021-66861950

英标气动衬胶/衬氟隔膜阀(常闭式) 介绍

常闭型英标衬胶气动隔膜阀的阀体内腔表面视复有厅供选择的多种橡胶。因此具有优越的耐腐蚀的特点。由於隔膜阀的流道平滑，流阻小，故而可获得较大的流量。是用来改变通路断面和介质流动方向，具有导流、截止、调节、节流、止回、分流或溢流等功能。阀门可用于控制水、蒸汽、油品、气体、泥浆、各种腐蚀性介质、液态金属和放射性流体等流体的流动。

设计与制造按：GB12239或BS5156
结构长度按：GB12221或BS5156
法兰连接尺寸按：GB4216.4或BS4504
试验与检验按：GB/T13927或BS5156

适用范围

当前隔膜阀广泛地应用于城建、化工、冶金、石油、制药、食品、饮料、环保中。

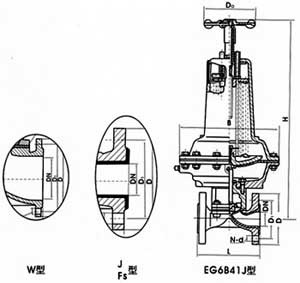

结构示意图

性能规范

型号	公称压力 PN（Mpa）	试验压力PS（Mpa）		适用介质	工作温度（℃）
型号	公称压力 PN（Mpa）			适用介质	工作温度（℃）
EG6B41WJFS-6	0．6	0．9	0．66	W．非腐蚀性流体 J·一般腐蚀性流体 FS。强酸碱及各种有机溶剂（溶融碱金属元素氧除外）	≤100 ≤85 ≤150
EG6B41WJFS-10	1．0	1．5	1．1
EG6B41WJFS-16	1．6	2．4	1．76

外形连接尺寸及重量

型号	公称通径 DN（mm）	尺寸（mm）										气动装置			质量（㎏）
		L		f	D1	D	D0	n-d	H	B	代号 ES	耗气量（cm3）	气源压力（MPa）	气源接头（in）
		J型	W型	f	D1	D	D0	n-d	H	B	代号 ES	耗气量（cm3）	气源压力（MPa）	气源接头（in）
EG6B41WJFS-16	20	121	117	2	75	105	120	4-13．5		168	61	163．87	0．3	1/8	7．2
	25	131	127	2	85	115	120	4-13．5	394	168	61	196．65	0．3-0．4	1/8	8．9
	32	150	146	2	100	140	120	4-17．5	400	168	61	229．4	0．3-0．4	1/8	10．6
	40	163	159	2	110	150	165	4-17．5	485	260	62	1425．7	0．3-0．4	1/4	19．5
	50	194	190	2	125	165	165	4-17．5	635	318	63	2284．1	0．3-0．4	1/4	34．9
EG6B41WJFS-10	65	220	216	2	145	185	165	4-17．5	650	318	63	3048	0．3-0．4	1/4	39．9
	80	258	254	2	160	200	165	8-17．5	660	318	63	3244．7	0．4-0．5	1/4	51．9
	100	309	305	2	180	220	280	8-17．5	816	425	64	6964．5	0．4-0．5	3/8	93．2
	125	362	356	3	210	250	280	8-17．5	825	425	64	7439．7	0．4-0．5	3/8	105．3
	150	412	406	3	240	285	310	8-22	1013	549	65	14912	0．5	3/8	184．5
EG6B41WJFS-6	200	529	521	4	295	340	483	8-22	1300	749	66	49161	0．5	1/2	407．4

注：1、气动隔膜阀尚可附装反馈信号、限位器或定位器，以适应自近控、程控或调节流量的需要。
2、气动阀门的反馈信号采用无触点传感技术。
3、采用气缸活塞式。
4、当气源发生故障时，可操作手轮使阀门开启
