500X泄压阀

500x泄压阀(500x持压阀)主要用于消防或其他供水系统中,以防止系统超压或维持消防供水系统的压力。消防泵关闭后还可以减小水锤的冲击。也用于大型供水系统的水锤消除装置.并且阀门控制系统的进口处装有一个自清洁滤网,利用流体特性,使比重较大、直径较大的悬浮颗粒不会进入控制系统.确保系统循环畅通无阻,使阀门能安全可靠地运行。系统动作平稳、强度高、使用寿命长适用于600口径以下的管道。

在线咨询
021-66861950

500X泄压阀 介绍

适用范围

当前水力控制阀被广泛用于石油化工、化工、煤气、天然气、液化石油气、暖通行业以及一般工业中。

结构特点和用途

500X泄压/持压阀由主阀、泄压/持压导阀针阀、球阀、微形过滤器和压力表组成水力控制接管系统。利用水力自动操作,即可以作泄压阀用又可作持压阀用。作泄压阀用时,可维持供水路压力在设定的安全值之下;做持压阀用,可维持主阀上游水压在设定值之上,保持主阀上游供水压力。 本产品利用水力自力控制,不需要其它装置和能源,保养简便,一阀多用。 本系列阀门产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。

工作原理

  1. 泄压阀:当泄压/持压导阀调整为泄压状态时,水通过针阀、主阀控制室、球阀A、泄压/持压导阀、球阀B流向出口,此时主阀处于开启状态。当进口压力超过泄压/持压导阀设定的安全值时,泄压导阀会自动开启,通过球阀C放出部分水,使管路泄压。当压力恢复到安全值时,泄压阀自动关闭。作泄压阀时,各球阀常开。

  2. 持压阀:当泄压/持压导阀调整为持压状态时,只要主阀进口水压低于导阀设定值,导阀即关闭。主要控制室升压,主阀关闭。当主阀上游供水压力超过导阀设定压力时,持压导阀才能打开,控制室的水经球阀排至出口,控制室降压主阀开启,开始供水,即保持了上游水压。作持压阀用时,球阀C常闭或用丝堵换下。

主要技术参数

公称压(Mpa)壳体试验压力(MPa)密封试验压力(MPa)适用介质介质温度(℃)
1.01.51.10-80
1.62.41.76
2.53.752.75

主要零件材料

阀体 阀盖WCB
阀座 阀盘铜合金
密封圈 O型圈丁腈橡胶
阀杆2Cr13
弹簧50CrVA
针型阀铜合金
球阀铜合金
浮球阀铜合金
微型过滤器不锈钢

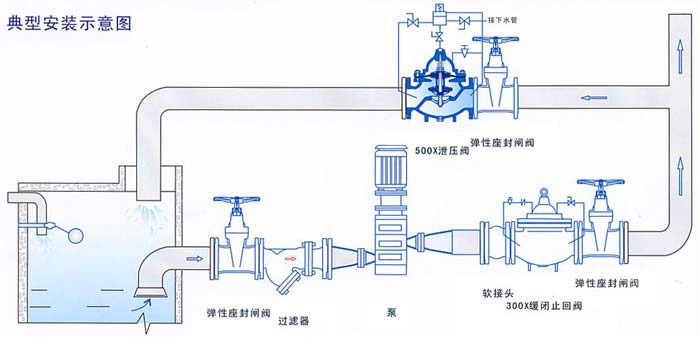

安装示意图

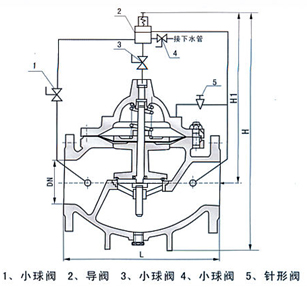

主要外形连接尺寸

DN20253240506580100125150200250300350400450
L150160180200203216241292330356495622698787914978
H146346346351651652053759665370980585595399010301030
H557557557610610625642750808864113511851325138514451445
