液压、气动角式快开排泥阀，是一种由液压源或气动源作执行机构的角型截止类阀门。通常成排安装在沉淀池底部外侧壁，用以排除池底沉淀的泥砂和污物。J744X液压角式快开排泥阀液压缸之活塞为L形皮碗，密封性能好，经久耐用，阀门密封副亦为橡胶密封,无泄漏。J744X液压角式快开排泥阀还可通过电动二位四通换向电磁阀实现远程控制。J744X液压角式快开排泥阀操作方便，安全可靠。
当前水力控制阀被广泛用于石油化工、化工、煤气、天然气、液化石油气、暖通行业以及一般工业中。
 |  |

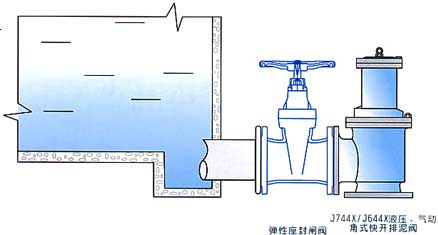

| J744X液压角式快开排泥阀 结构示意图 | J744X液压角式快开排泥阀 安装示意图 |
公称压力0 6MPa、1 0MPa
公称通径：100"～400mm
最低马驱动压力：0.15MPa
适用介质：水、污水
驱动介质：清水、气
适用温度：0～80℃
法兰标准：GB／T l 7241 6 GB／T 911 3
试验标准：GB／T l 3927 APl 598
| 零件名称 | 月体、月盖 | 膜片压板、阀盘 | 阀杆 | 膜片 |
|---|---|---|---|---|
| 材 料 | 铸铁、球铁、碳钢 | 球铁、青铜 | 不镕钢 | 尼龙强化橡胶 |
| DN | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 |
|---|---|---|---|---|---|---|---|---|
| H | 480 | 500 | 620 | 735 | 805 | 940 | 1100 | 1200 |
| L1 | 135 | 145 | 175 | 225 | 260 | 280 | 305 | 340 |
| L2 | 125 | 125 | 145 | 185 | 205 | 245 | 270 | 310 |
