HS41x防污隔断阀，是一种安装在各类管路系统中用于严格阻止介质倒流，保护其后的介质或设备不受污染的止逆类阀门。由两个串联的止回阀和过渡部分组成，密封严密，确保介质无一点回流，安全可靠，使用寿命长。
应用范围
当前水力控制阀用于高层建筑的供水系统，消防用水系统，空调制水系统，市政供水管道系统等，防止不洁净水倒流入主管的现象发生。
| 技术特点 双止回阀设计为一体，结构尺寸小，重量轻，安装维护方便。 阀体采用流线型，阻力损失小，节约能源。 双止回阀与安全泄水阀的组合能彻底防止任何工况条件下的倒流污染。 各活动部件都采用不锈、耐磨材料，使用寿命长。 技术参数： 1、压力范围：1.0MPa ～1.6MPa 2、适用介质：清水 3、适用温度：0～80℃ |  |

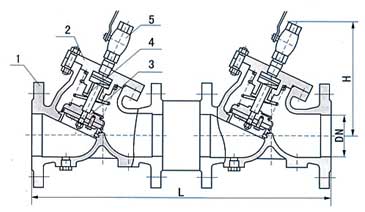

| HS41X防污隔断阀结构图 |
| 序号 | 零部件名称 | 材质 |
|---|---|---|
| 1 | 阀体 | 铸铁、球墨铸铁镕钢 |
| 2 | 阀盖 | 铸铁球墨铸铁铸钢 |
| 3 | 阀盘 | 球墨铸铁 |
| 4 | 弹簧 | 不锈钢、铬钒钢 |
| 5 | 放污阀 | 黄铜 |
公称压力：1.0～2.5MPa
公称通径：50～600mm
适用介质：水
适用温度：0～80℃
法兰标准：GB／T l7241.6 GB／T 9113
试验标准：GB/T13927 API1598
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 458 | 482 | 551 | 653 | 735 | 973 | 1008 | 1186 | 1340 | 1505 | 1670 | 1886 | 1986 | 2318 |
| H | 210 | 235 | 264 | 308 | 356 | 400 | 503 | 595 | 705 | 705 | 905 | 910 | 921 | 1210 |
