PLVE偏心半球面衬胶旋塞阀是本公司引进国际最新的设计理念和工艺技术自主开发研制的新产品，拥有自主产权。偏心半球面衬胶旋塞阀采用半球面结构，能有效地清除介质中的沉积颗粒。偏心结构使阀门的开启过程中阀座与球瓣速脱离，延长密封副使用寿命。密封面采用喷涂耐磨镍合金，提高使用寿命。偏心半球面衬胶旋塞阀适用于电厂、冶金、水泥、造纸等行业中的煤粉、灰渣、纸业等物料的输送管线。
当前PLVE偏心半球面衬胶旋塞阀，水力控制阀被广泛用于石油化工、化工、煤气、天然气、液化石油气、暖通行业以及一般工业中。
| 阀体、阀盖、压盖 | 旋塞 | 阀座 | 轴承 | 阀瓣 |
|---|---|---|---|---|
| 球铁、灰铁、碳钢 | 球铁、灰铁、碳钢 | 不锈钢、碳钢+NBR | 铜 | 不锈钢、碳钢+NBR |
公称通径DN：50-800mm
公称压力PN：1.0MPa
工作温度：-19℃-425℃
适用介质：水、油、污水、含颗粒介质液体等
驱动方式：手动、电动、气动

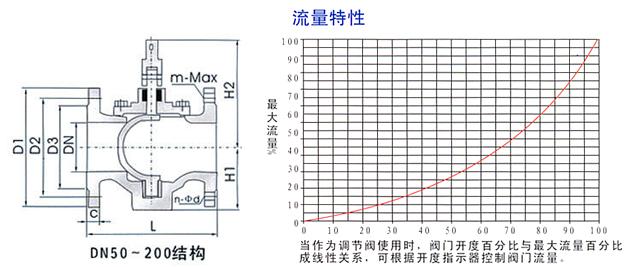

| DN | D1 | D2 | D3 | C | n-d | m-M×n | L | H1 |
|---|---|---|---|---|---|---|---|---|
| 50 | 165 | 125 | 99 | 19 | 4-Φ19 | - | 178 | 84 |
| 65 | 185 | 145 | 118 | 19 | 4-Φ19 | - | 190 | 93 |
| 80 | 200 | 160 | 132 | 19 | 4-Φ19 | 4-M16通孔 | 203 | 109 |
| 100 | 220 | 180 | 156 | 19 | 8-Φ19 | - | 229 | 128 |
| 125 | 250 | 210 | 184 | 19 | 8-Φ19 | - | 254 | 128 |
| 150 | 285 | 240 | 211 | 21 | 4-Φ23 | 4-M20通孔 | 267 | 165 |
| 200 | 340 | 295 | 266 | 21 | 4-Φ23 | 4-M20通孔 | 292 | 198 |
| 250 | 395 | 350 | 319 | 24 | 8-Φ23 | 4-M20深 30 | 330 | 249 |
| 300 | 445 | 400 | 370 | 25 | 8-Φ23 | 4-M20深 30 | 356 | 290 |
| 350 | 505 | 460 | 429 | 26 | 12-Φ23 | 4-M20深 30 | 432 | 330 |
| 400 | 565 | 5815 | 480 | 28 | 12-Φ29 | 4-M24深 36 | 450 | 355 |
| 450 | 615 | 565 | 530 | 28 | 16-Φ28 | 8-M24深 36 | 450 | 355 |
| 500 | 670 | 620 | 582 | 29 | 12-Φ28 | 8-M27深 36 | 660 | 427 |
| 600 | 780 | 725 | 682 | 30 | 12-Φ31 | 8-M27深 40 | 762 | 567 |
| 700 | 895 | 840 | 794 | 32.5 | 16-Φ31 | 8-M27深 40 | 865 | 633 |
| 800 | 1015 | 950 | 901 | 35 | 16-Φ34 | 8-M30深 45 | 965 | 633 |
备注：
法兰连接尺寸按GB/T17241.6-1998标准之PNPN10制造；
结构长度L参考GB-12221-89标准之系统3制造；
阀门工作高度随先用的操作机而不同，蜗轮式之操作手传输线可配换为传动帽；
以上为本公司标准产品，若有特殊需求，请洽询业务部门或代理商。
BYLT942X型活塞式流量调节阀
| 压力试验 | 法兰连接尺寸 |
|---|---|
| G/T13927 | G4216.2～4216.5、GB/T17241.6 |
